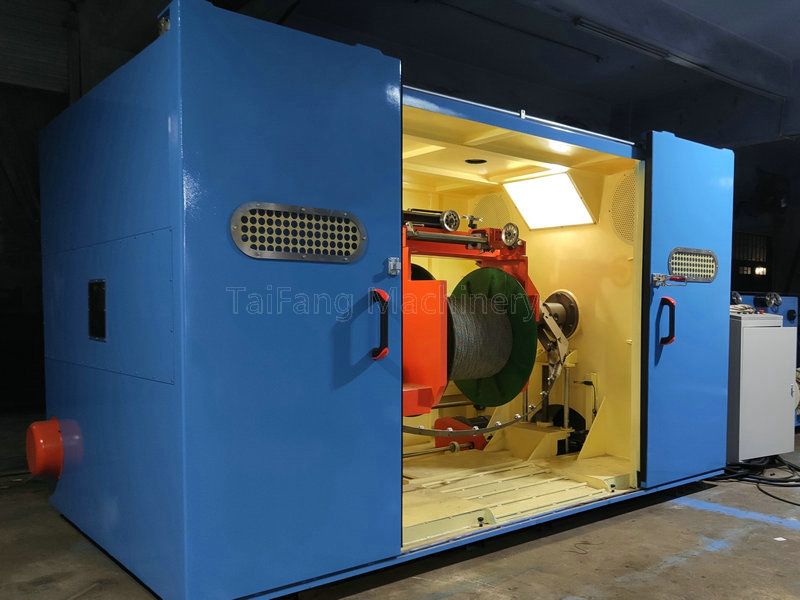

1250P高速絞線機
發布日期：2024-04-11 關注次數：343
一、【用途 Application】：
適用于銅線絞合、絕緣芯線、五/六類數據電纜的絕緣對絞成纜，放線架由被動放線或雙盤主動放線機組成。布置擺放成一條線或背靠背形式，每臺放線盤用變頻高速電機主動放線，并由高靈敏的張力擺桿反饋控制放線張力，保證四對線絞合的張力均勻，節距穩定。
二、【技術特點 Technique Feature】：
1．采用大直徑轉向?qū)л啽M量減少線纜彎曲，確保絞合線纜品質。
2．收線張力采用高靈敏進口磁粉離合器及可編程控制器(PLC)來控制,保證收線張力均勻。
3．全機采用人機界面互動式控制站,隨時顯示設備狀態,操作指示,參數設定,故能保證機器在最佳狀態下運行,確保產品性能優異。
4．裝卸線盤方便，勞動強度小。
三、【技術參數 Technique specifications】：
| 規格型號 | SF-1250P |
| 用途 | 銅線絞合或三根以上數據纜或通訊纜的芯線絞合及多股銅線的絞合 |
| 回轉速度 | Max500rpm |
| 芯線給線范圍 | 芯線φ0.8-8 |
| 銅線給線范圍 | 銅線φ0.5-2.7 |
| 最大絞合線徑 | 芯線:φ20mm；銅線:φ10mm |
| 絞距 | 30-200mm |
| 卷取軸 | Φ1250mm |
| 驅動馬達 | 30HP |
| 裝盤鎖緊 | 手動絲桿式+自動鎖緊機構 |
| 絞向 | S/Z |
| 收線方式 | 磁粉張力控制，從空盤到滿盤恒定張力 |
| 制動 | 電磁剎車器，內外斷線自動剎車 |
TAG: 1250P高速絞線機
