SF-Ф70+45型高速押出機生產線

設備配置及技術規范

一、設備用途

該設備適應于輻照橡膠高速擠出,主要適于生產各種美標、歐標或日標橡膠電源線，如HPN、HPN-R、HHF和SJ、SJO、SJOW、H05RN、YZW等不同種類不同規范要求的橡膠線纜；還可適應于普通PVC等塑料高速擠出,主要用于BV、BVV建筑線、注條雙色線、電源線、電腦線、絕緣線護套擠出、鋼絲繩涂塑、汽車雙色線擠出等。

二、主要規范

1.   制造線種：用于各種輻照橡膠電源線、BV、BVV建筑線、注條雙色線、電腦線、絕緣線護套擠出、鋼絲繩涂塑、汽車雙色線擠出等。

2.   押出材料：適應于輻照橡膠料、PVC等高速擠出塑料，塑化程度100%。

3.   導體線徑：Ф1.0～Ф10.0mm。（線徑大小需配備相應的模具）

4.   適合線徑：Ф2.0mm～Ф15.0mm。

5.   最大線速：0～500m/min（線速度依線徑而定）。

6.   中心高度：1000mm。

7.   電    源：380V+10%  50HZ  三相五線制

8.   操作方向：主機（從    至     操作）

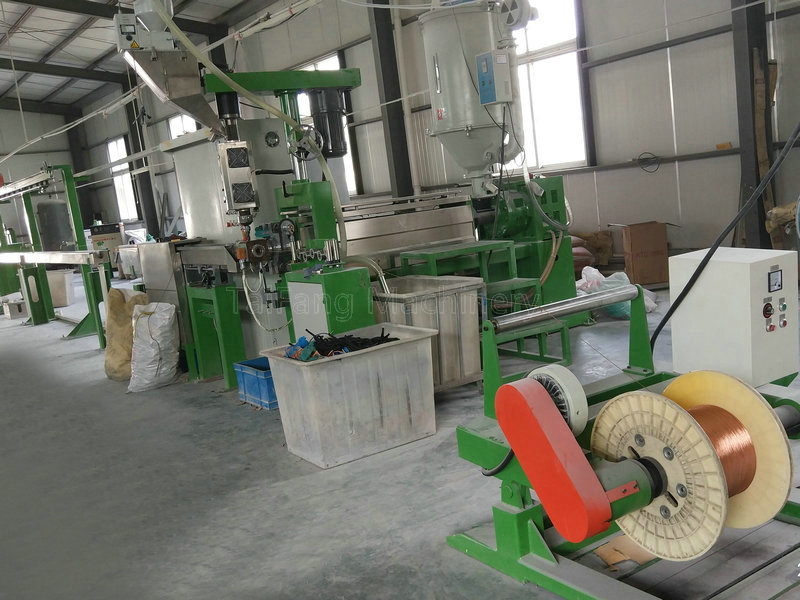

三、主要組成部件：

1．630P磁粉張力放線架：            一臺

2．立式張力架：                     一臺

3．整直臺：                          一組

4．70#主機+干燥吸料機：            一組

5．45#雙色注條機：                 一臺

6．電腦式控制系統：                 一臺

7．活動水槽與固定水槽：            一組

8．鐳射激光測徑儀：                 一臺

9．過油機：                          一臺

10．張力儲線架：                     一臺

11．封閉式雙輪引取機：             一臺

12．電子計米臺：                     一臺

13．火花試驗機：                     一臺

14．雙軸收線機                       一臺

15．隨機備件及操作保養說明書： 一套

16．整機涂裝：                       一套
